Normas Cableado de redes

Cableado de redes -
Norma de cableado "568-A" y "568-B" (Cables "Directos" o "Paralelos" y Cable "Cruzado")
y
Norma de cableadoGigabit Ethernet "variante A" y "variante B" (Cables "Directos" o "Paralelos" y Cable "Cruzado"):

Esta página refiere a normas de coneccion de redes, conectores RJ-45 y la distribucion de pares (colores) para hacer cables de Red "derechos o paralelos" y "cruzados" para redes 10/100baseT y 10/100/1000baseT.

Normas de cableado estructurado

Para que todos los cables funcionen en cualquier red, se sigue un estándar : la norma estadounidense TIA/EIA-568-B y a la internacional ISO-11801 que define los tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y características de rendimiento, requisitos de instalación de cable y métodos de pruebas de los cables instalados a la hora fabricar los cables y conectores, así como a la hora de hacer las conexiones.

Cables:

Los cables vienen en varías categorías:

• Cat 1: actualmente no reconocido por TIA/EIA. Fue usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado.
• Cat 2: actualmente no reconocido por TIA/EIA. Fue frecuentemente usado para redes token ring (4 Mbit/s).
• Cat 3: actualmente definido en TIA/EIA-568-B. Fue (y sige siendo) usado para redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16 MHz.
• Cat 4: actualmente no reconocido por TIA/EIA. Frecuentemente usado en redes token ring (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz.
• Cat 5: actualmente no reconocido por TIA/EIA. Frecuentemente usado en redes ethernet, fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz.
• Cat 5e: actualmente definido en TIA/EIA-568-B. Frecuentemente usado en redes fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. La categoría 5e especifica valores de NEXT (Near-End Crosstalk) mejores que los de la Categoría 5e incopora la siguientes especificaciones: PSNEXT , ELFEXT , PS-ELFEXT (Power Sum Equal-Level Far-End Crosstalk) , Pérdida de retorno
• Cat 6: actualmente definido en TIA/EIA-568-B. Usado en redes gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz. La categoría 6 especifica entre otros, valores de NEXT (Near-End Crosstalk), PSNEXT , ELFEXT , PS-ELFEXT (Power Sum Equal-Level Far-End Crosstalk) , Pérdida de retorno , mejores que los de la Categoría 5e.
• Cat 6a: actualmente definido en TIA/EIA-568-B. Usado en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz.
• Cat 7: Caracterización para cable de 600 Mhz según la norma internacional ISO-11801 Usado en redes 10 gigabit ethernet y comunicaciones de alta confiabilidad.
• Cat 7A: Caracterización para cable de 1000 Mhz según la norma internacional ISO-11801 Ad-1 de 2008 Usado en redes 10 gigabit ethernet y futuras comunicaciones de mayor velocidad de transmisión de datos.

A su vez, dentro de algunas de estas categrías se pueden encontrar 3 tipos de cables:

• UTP acrónimo de Unshielded Twisted Pair o Cable trenzado sin apantallar. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.












• STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada o UTP.

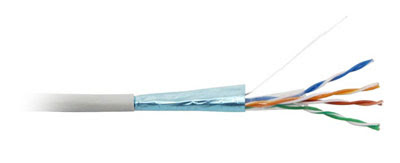

• FTP, acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global. En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Tiene un precio intermedio entre el UTP y STP.












Más alla de su apantallamiento o no, los cables estan compuestos por 4 pares de cables trenzados. Más especificamente, este tipo de cable, está formado por el conductor interno el cual está aislado por una capa de polietileno coloreado. Debajo de este aislante existe otra capa de aislante de polietileno la cual evita la corrosión del cable debido a que tiene una sustancia antioxidante. Normalmente este cable se utiliza por pares o grupos de pares, no por unidades, conocido como cable multipar. Para mejorar la resistencia del grupo se trenzan los 4 grupos de cables entre si.
Los colores del aislante están estandarizados, y son los siguientes: Azul/ Blanco-Azul que conforman el par 1, Naranja/ Blanco-Naranja que conforman el par 2, Verde/ Blanco-Verde que conforman el par 3, Marrón/Blanco-Marrón que conforman el par 4.






Tengase presente que hasta aquí estamos hablando del numero de par dentro del cable al que se hace refrencia en las normas. Estos numeros no refieren al orden de los cables dentro del conetor RJ45, el cual se especifica a continuación. Para los entendidos en telefonía, la distribución de colores de los pares es heredada de la vieja clasificacion del "Código de colores de 25 pares".

Conectores y orden de los cables:

Los dos extremos del cable llevan un conector RJ45. En un conector macho (como el de la foto inferior) el pin 1 corresponde al situado mas a la derecha cuando se mira desde arriba (con la lengüeta o patilla en la parte inferior). En un conector hembra (por ejemplo el de una roseta) el pin 1 corresponde al situado más a la izquierda.
Aunque se suelen unir todos los hilos, para las comunicaciones Ethernet 10/100baseT sólo se necesitan los pines 1, 2, 3 y 6, usándose opcionalmente los otros para telefonía (el conector RJ-11 encaja dentro del RJ-45, coincidiendo los pines 4 y 5 con los usados para la transmisión de voz en el RJ-11) o para PoE.


Para redes 10/100baseT se usan las normas:

Pin	Función	568A	568B	Posición de los pines
1	Transceive data +	Blanco - Verde	Blanco - Naranja
2	Transceive data -	Verde	Naranja
3	Receive data +	Blanco - Naranja	Blanco - Verde
4	Bi-directional data +	Azul	Azul
5	Bi-directional data -	Blanco - Azul	Blanco - Azul
6	Receive data -	Naranja	Verde
7	Bi-directional data +	Blanco - Marrón	Blanco - Marrón
8	Bi-directional data -	Marrón	Marrón

Para redes Gigabit (1000baseT) se deberían usar las normas que se enumeran debajo:

Pin	Función	Gigabit Ethernet (variante A)	Gigabit Ethernet (variante B)	Posición de los pines
1	Transceive data +	Blanco - Naranja	Blanco - Verde
2	Transceive data -	Naranja	Verde
3	Receive data +	Blanco - Verde	Blanco - Naranja
4	Bi-directional data +	Azul	Blanco - Marrón
5	Bi-directional data -	Blanco - Azul	Marrón
6	Receive data -	Verde	Naranja
7	Bi-directional data +	Blanco - Marrón	Azul
8	Bi-directional data -	Marrón	Blanco - Azul



Fuentes informacion y origen de imagenes: Wikipedia, ISO (International Organisation for Standardisation), IEC (International Electrotechnical Commission), y otras, más genración propia de algunas de las imagénes y textos.
